Cilindri pneumatici: tipologie, funzionamento e criteri di scelta
I cilindri pneumatici trasformano l'energia dell'aria compressa in movimento lineare.
La scelta dipende da forza, corsa, ingombro, carico laterale, velocità, frequenza di lavoro e interfacce di montaggio.
✓ Standard ISO
✓ Configurazioni compatte
✓ Automazione industriale

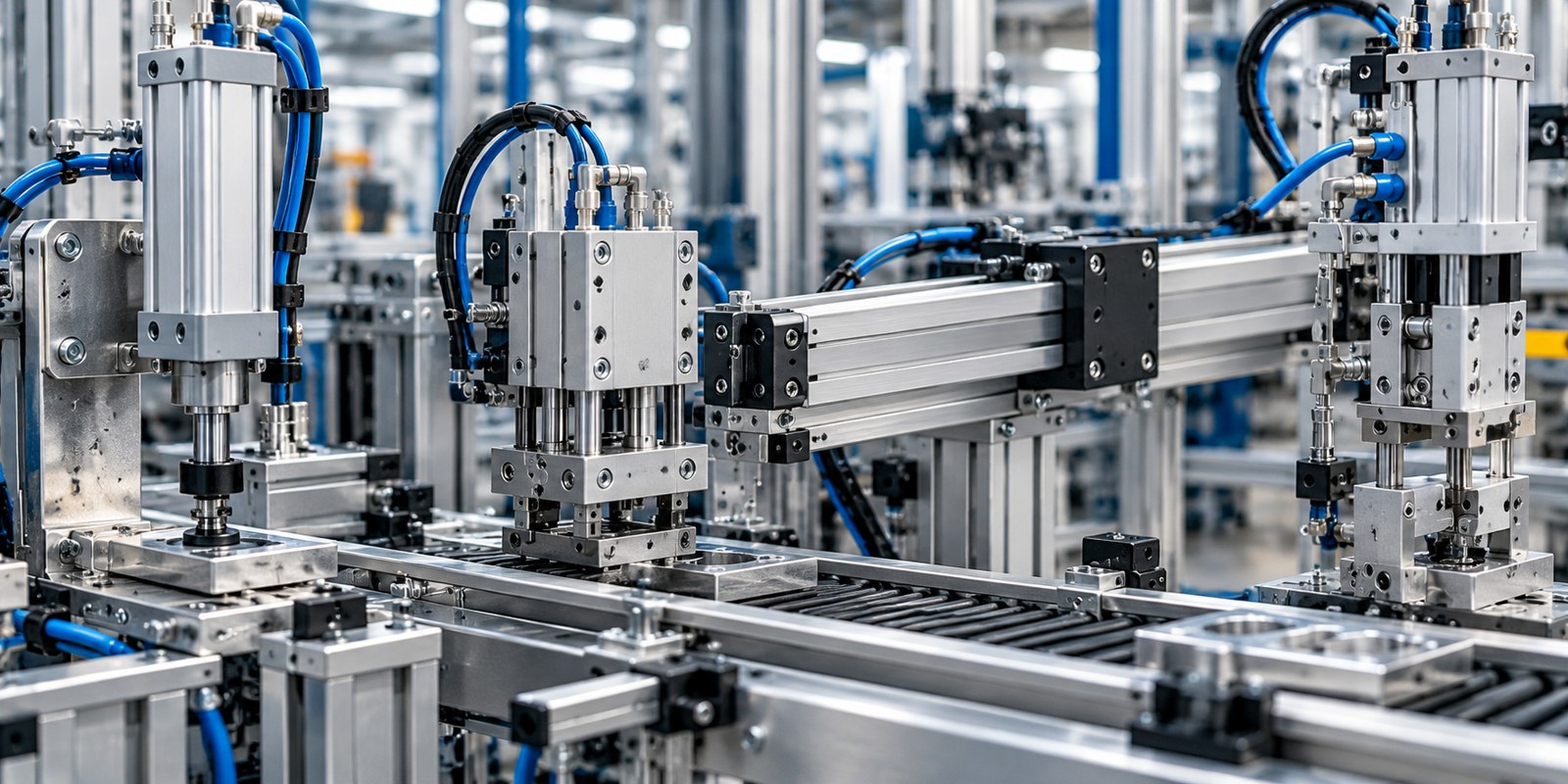

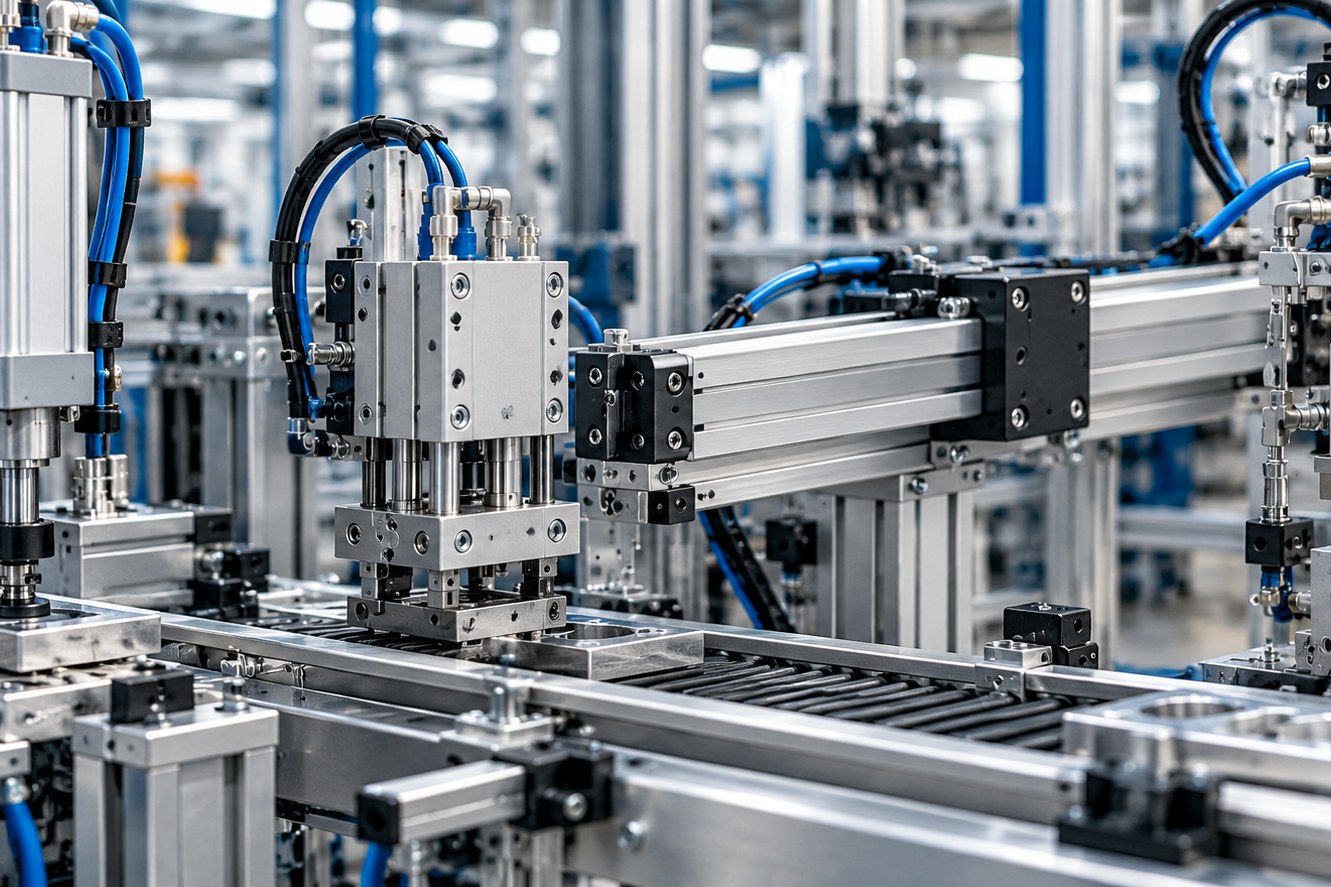

Cilindri pneumatici in una linea automatizzata
ISO 15552
Standard dimensionali diffusi per cilindri industriali e relativi fissaggi.
Compatti
Corpo corto per ridurre l'ingombro, inclusi modelli ISO 21287.
Senza stelo
Corse lunghe con ingombro longitudinale ridotto rispetto allo stelo tradizionale.
Guidati
Guide integrate per contrastare rotazione, momenti e carichi laterali.
ATTUAZIONE LINEARE AD ARIA COMPRESSA
COS'È UN CILINDRO PNEUMATICO?
Un attuatore lineare semplice, rapido e robusto.
L'aria compressa agisce sul pistone e genera una
forza lineare sullo stelo o sul carrello
. I cilindri possono essere a semplice o doppio effetto e assumere costruzioni molto diverse in funzione della macchina.
COME FUNZIONANO
Pressione e superficie del pistone generano la forza.
In un cilindro a doppio effetto l'aria alimenta alternativamente le due camere; in un semplice effetto il ritorno può essere affidato a una molla o a una forza esterna.
01
Alimentazione
L'aria compressa entra nella camera del cilindro.
02
Spinta sul pistone
La pressione applicata alla superficie utile genera forza.
03
Movimento
Stelo o carrello trasferiscono il moto al carico.
04
Fine corsa
Ammortizzazione e regolazione limitano urti ed energia residua.
TIPOLOGIE PRINCIPALI · STANDARD E COSTRUZIONI
Le famiglie da distinguere prima di confrontare i modelli.
ISO, compatti, senza stelo e guidati sono le ricerche principali, ma non esauriscono il mercato. Altre configurazioni rispondono a esigenze precise di ingombro, guida, sicurezza o ciclo.

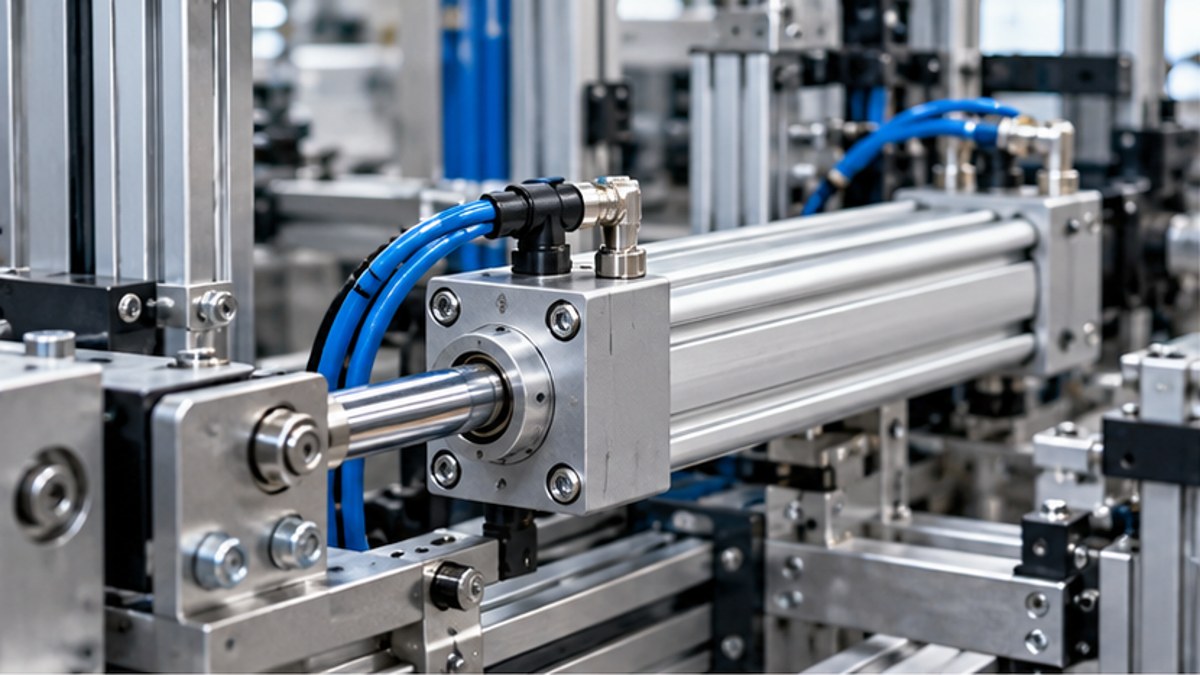

ISO 15552
Cilindri a profilo o tiranti con interfacce dimensionali normalizzate e ampia disponibilità di fissaggi.
Standard · manutenzione · ricambi
Compatti ISO 21287
Riduzione della lunghezza del corpo a parità di funzione; indicati quando lo spazio assiale è limitato.
Compattezza · corsa breve/media

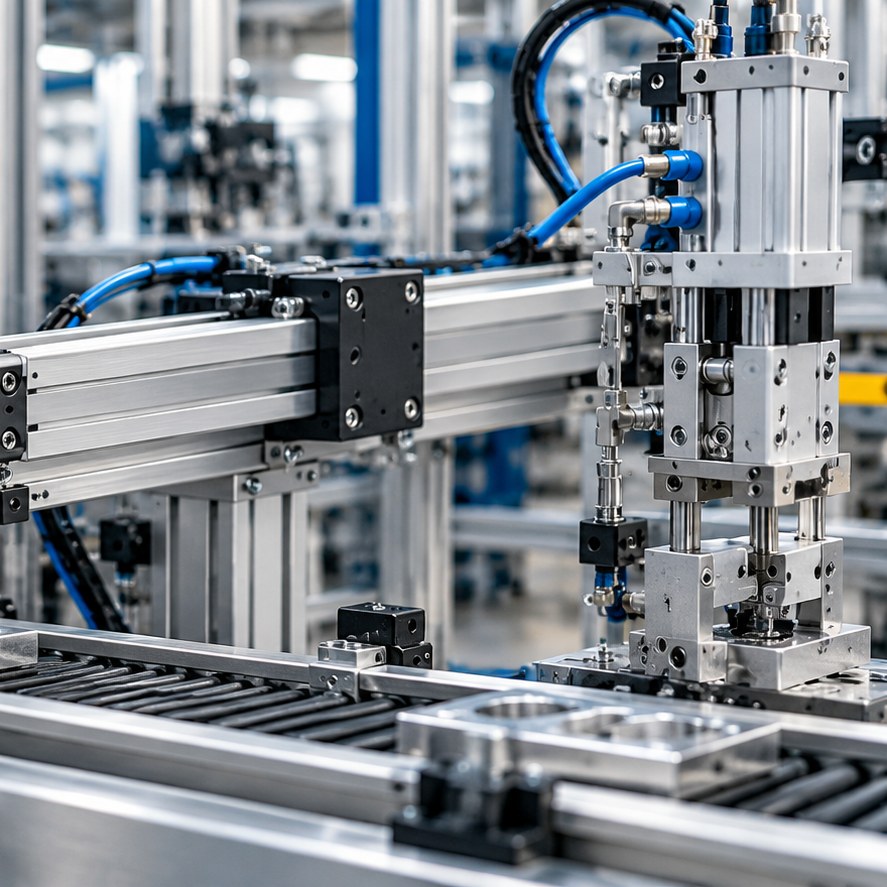

Senza stelo
Il carrello si muove lungo il corpo senza uno stelo sporgente: soluzione adatta a corse lunghe e layout compatti.
Corsa lunga · ingombro ridotto
Guidati / slitte
Guide e piastra integrate assorbono momenti e carichi laterali e impediscono la rotazione del carico.
Precisione · antirotazione
Tondi / mini cilindri
Costruzioni leggere e compatte per piccoli movimenti, dispositivi e automazioni con forze contenute.
Piccoli alesaggi · semplicità
Stelo passante / doppio stelo
Stelo su entrambi i lati per maggiore simmetria, collegamenti o applicazioni che richiedono estremità opposte.
Simmetria · collegamenti
Antirotazione
Soluzioni con stelo sagomato, doppia guida o dispositivi dedicati per impedire la rotazione del carico.
Orientamento · stabilità
Tandem / multiposizione
Più pistoni o camere consentono di aumentare la forza o ottenere posizioni intermedie definite.
Forza · posizioni multiple
Bloccastelo / sicurezza
Dispositivi di bloccaggio possono trattenere lo stelo in condizioni previste dal progetto e dalla valutazione di sicurezza.
Arresto · mantenimento
Speciali e inox
Versioni per ambienti aggressivi, lavaggi, temperature particolari, ATEX o requisiti specifici di settore.
Ambiente · materiali · certificazioni

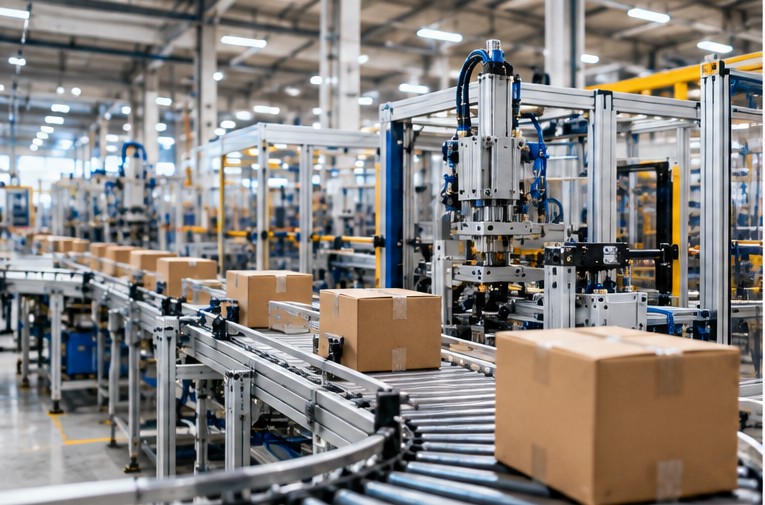

Packaging automatizzato
Una vista d’insieme mostra dove la movimentazione pneumatica entra nel ciclo macchina.

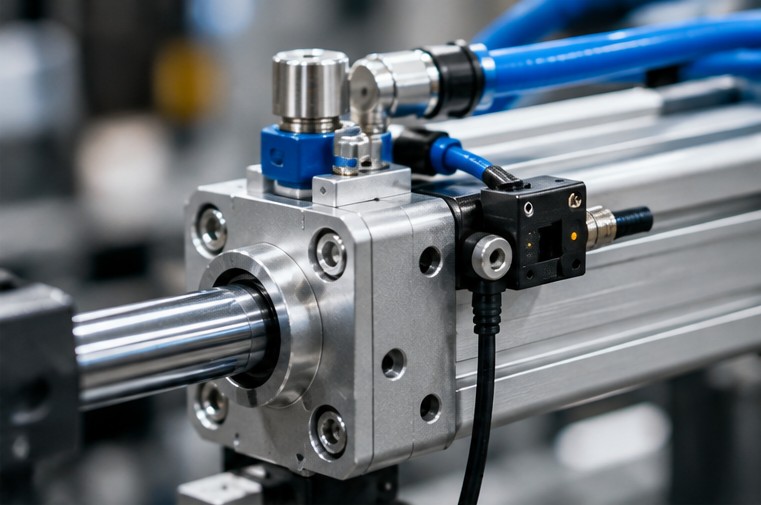

Dettaglio e sensoristica
Sensori, raccordi e finecorsa incidono su controllo, diagnostica e integrazione.

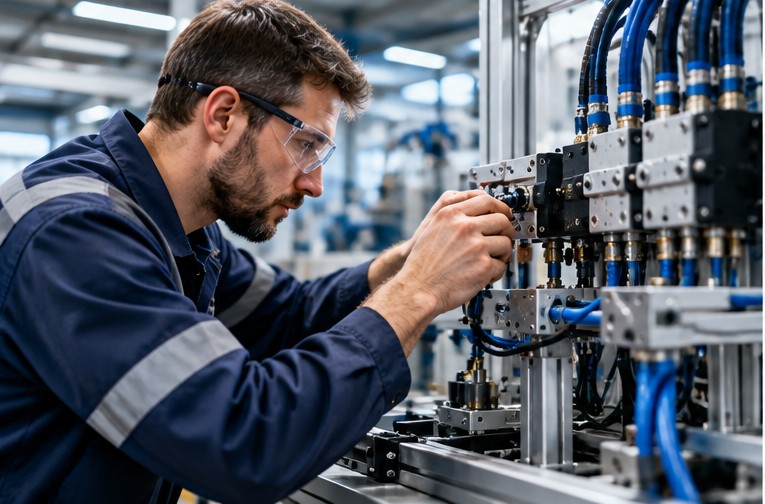

Regolazione e manutenzione
Accessibilità e corretta regolazione aiutano a mantenere affidabile il ciclo nel tempo.

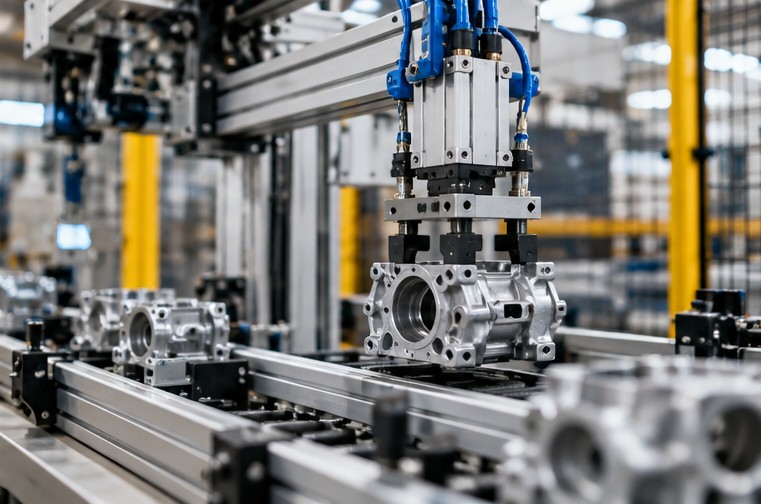

Presa e posizionamento
Il cilindro è parte del risultato: movimentare, bloccare e posizionare il componente.
APPLICAZIONI
Dove vengono utilizzati i cilindri pneumatici.
Packaging
Spinta, arresto, deviazione, sollevamento e movimentazione su linee automatiche.
Assemblaggio
Posizionamento, inserimento, serraggio e manipolazione di componenti.
Macchine utensili
Bloccaggi, protezioni, espulsioni e movimenti ausiliari.
Automotive
Attrezzature, stazioni automatiche e sistemi di handling.
Alimentare
Movimentazioni con materiali e configurazioni compatibili con ambiente e lavaggi.
Logistica interna
Fermi, deviatori, sollevatori e trasferimenti pneumatici.
Attuazione pneumatica nelle macchine automatiche
SETTORI INDUSTRIALI
Packaging, assemblaggio, automotive, food, logistica e macchine speciali.
Packaging e confezionamento
Assemblaggio e manipolazione
Food & beverage e ambienti lavabili
Farmaceutica e life sciences
Oil & gas, energia e utility
Cemento, minerali, cereali e componenti sfusi
Cartario, plastica e manifattura
COME SCEGLIERE
Partire dal movimento e dai carichi, non dal catalogo.
Forza utile
Pressione disponibile, alesaggio, attriti e margine rispetto al carico.
Corsa
Distanza reale, ingombro in estensione e rischio di flessione dello stelo.
Carichi laterali
Momenti e disassamenti possono richiedere una guida integrata o esterna.
Velocità e ciclo
Frequenza, portata, ammortizzazione ed energia di fine corsa.
Montaggio
Fissaggi, orientamento, spazi e accessibilità per manutenzione.
Ambiente
Temperatura, polvere, lavaggi, corrosione e requisiti normativi.
DIMENSIONAMENTO E PRESTAZIONI
Forza utile, alesaggio, corsa e velocità vanno verificati insieme.
La spinta teorica dipende da
pressione e superficie del pistone
, ma il dimensionamento reale deve considerare attriti, contropressione, orientamento, accelerazioni, carico e margine di sicurezza. La corsa influenza ingombri e stabilità, mentre velocità e frequenza di ciclo incidono su portata d'aria, ammortizzazione e durata.
Forza utile
Definire carico, direzione del movimento e pressione realmente disponibile al cilindro.
Corsa e ingombro
Verificare spazio a riposo e in estensione, fissaggi, stelo e interferenze con la macchina.
Velocità e ciclo
Valutare portata delle valvole, tubazioni, regolatori di flusso e ammortizzazione di fine corsa.
Per un preventivo utile
servono almeno carico/forza, corsa, pressione disponibile, velocità o tempo ciclo, tipo di fissaggio e condizioni ambientali.
QUALE FAMIGLIA PUÒ ESSERE PIÙ ADATTA?
Partire dal vincolo principale evita confronti inutili.
Intercambiabilità e standard
Valutare cilindri ISO 15552 o ISO 6432 quando quote e accessori normalizzati sono un requisito.
Ingombro assiale ridotto
I compatti ISO 21287 e altre serie compatte riducono la lunghezza del corpo a parità di corsa.
Corse lunghe
I senza stelo riducono l'ingombro complessivo perché non richiedono uno stelo che sporge per tutta la corsa.
Carichi laterali e momenti
Guidati e slitte integrano elementi di guida per sostenere meglio il carico e limitarne la rotazione.
Piccoli movimenti
Microcilindri, tondi e corsa breve possono essere adatti quando forza e ingombri sono contenuti.
Ambienti o funzioni speciali
Inox, antirotazione, tandem, multiposizione o bloccastelo vanno valutati in base alla funzione reale.
INSTALLAZIONE
Anche un cilindro correttamente dimensionato lavora male se fissaggi, allineamento o regolazione della velocità sono errati.
01
Posizionamento
Evitare, quando richiesto dal principio, getti di carico, ostacoli, pareti troppo vicine e zone di forte turbolenza.
02
Attacco
Diametro, tronchetto, orientamento e materiale devono rispettare le indicazioni dello strumento.
03
Riferimenti
Zero, pieno, distanza sensore-fondo e geometria devono essere configurati correttamente.
04
Accessibilità
Prevedere messa in servizio, verifica, pulizia e sostituzione senza complicare la manutenzione.
PROBLEMI E DIAGNOSTICA
Perdite, impuntamenti e urti di fine corsa sono segnali da interpretare.
Movimento irregolare:
verificare pressione, portata, regolatori, allineamento e carichi laterali.
Perdita di forza:
controllare pressione effettiva, attriti, tenute e dimensionamento.
Urti a fine corsa:
regolare ammortizzazione e velocità o valutare deceleratori esterni.
Usura precoce:
verificare guida del carico, contaminazione dell'aria e disallineamenti.
Segnale sensore instabile:
controllare posizione del sensore, magnete, cablaggio e disturbi.

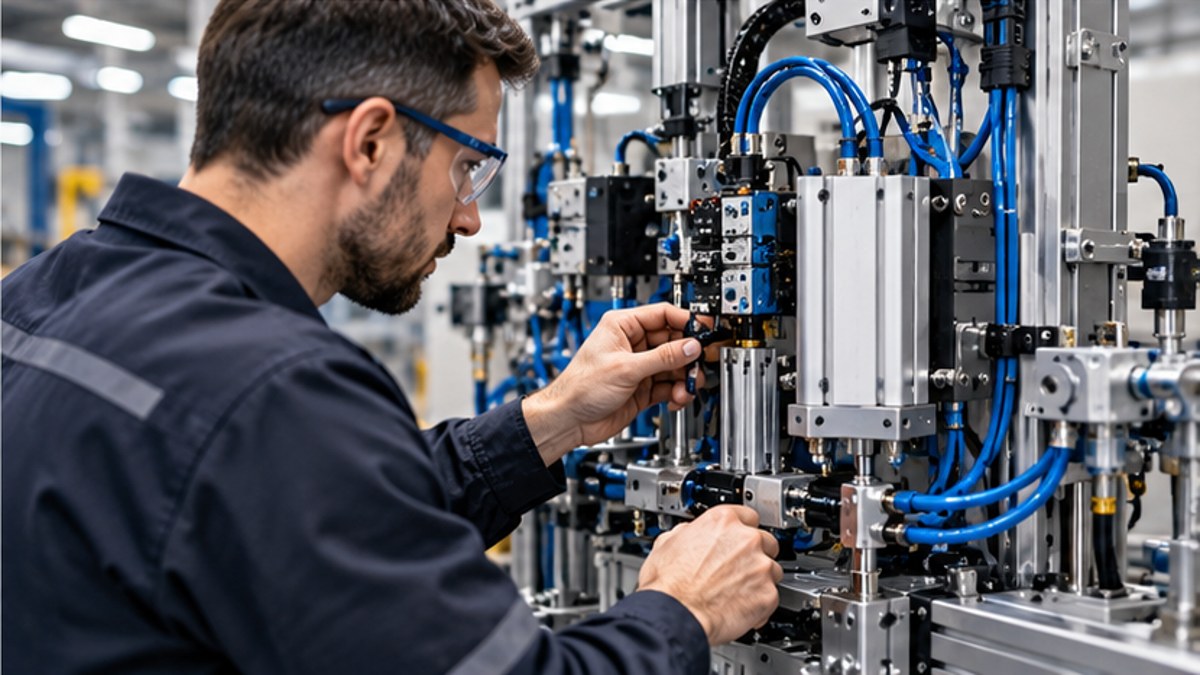

DIAGNOSTICA E MANUTENZIONE
SENSORI E AUTOMAZIONE
Il cilindro deve integrarsi con valvole, sensori e controllo macchina.
Nelle automazioni sono comuni
sensori magnetici di fine corsa
montati sul corpo del cilindro. La dinamica del movimento dipende anche da elettrovalvole, regolatori di flusso, tubazioni e pressione disponibile. Quando servono informazioni di posizione più articolate si valutano sensori o sistemi di misura dedicati.
MATERIALI, NORME E DOCUMENTAZIONE
Interfacce dimensionali, materiali e ambiente vanno verificati sulla serie reale.
ISO 15552
Riferimento diffuso per cilindri pneumatici con interfacce dimensionali normalizzate e numerosi accessori di montaggio.
ISO 21287
Riguarda cilindri compatti metrici; non ogni prodotto definito “compatto” è automaticamente conforme alla norma.
ISO 6432
Riferimento tipico per microcilindri tondi di piccolo alesaggio e relative interfacce dimensionali.
Corpo e stelo
Alluminio, acciaio e acciaio inox sono scelti in funzione di costruzione, ambiente e resistenza richiesta.
Guarnizioni
Materiale e mescola devono essere compatibili con temperatura, lubrificazione, velocità e condizioni ambientali.
Ambienti speciali
Lavaggi, corrosione, polvere o atmosfere classificate richiedono versioni e documentazione specifiche.
SISTEMI CORRELATI
Il cilindro lavora all’interno di un sistema pneumatico più ampio.
Indicatori locali
Barriere e isolatori
Display remoti
PLC / DCS
Telemetria
Gestione inventario
Valvole di controllo
Allarmi fine corsa
CERCHI UN CILINDRO PNEUMATICO?
Ti aiutiamo a trovare aziende specializzate.
Indica movimento, forza o carico, corsa, spazio disponibile e applicazione. Più dati tecnici inserisci, più semplice sarà inquadrare la soluzione.
DALL'APPLICAZIONE ALLA RICHIESTA
DATI PER IL PREVENTIVO
Le informazioni che accelerano la selezione del cilindro.
Movimento
Corsa, orientamento, posizioni richieste e spazio disponibile.
Carico e forza
Massa, forze esterne, carichi laterali, momenti e condizioni di bloccaggio.
Prestazioni
Pressione disponibile, velocità, tempo ciclo e frequenza di lavoro.
Montaggio
Fissaggi, estremità stelo, ingombri, eventuale guida e interfacce meccaniche.
Ambiente
Temperatura, lavaggi, polvere, corrosione, ATEX o altri requisiti specifici.
Controllo
Sensori, fine corsa, valvole, raccordi e segnale richiesto dalla macchina.
SCELTA E INTEGRAZIONE CORRETTE
ERRORI DA EVITARE
Non scegliere il cilindro solo per diametro e corsa.
Sottovalutare i carichi laterali:
lo stelo non deve sostituire una guida quando il carico genera momenti significativi.
Usare tutta la forza teorica:
serve margine rispetto alla spinta calcolata nelle condizioni reali.
Ignorare la decelerazione:
masse e velocità elevate possono richiedere ammortizzazione adeguata.
Trascurare l'ingombro:
su corse lunghe una soluzione senza stelo può cambiare radicalmente il layout.
Dimenticare ambiente e manutenzione:
guarnizioni, materiali e protezioni devono essere coerenti con l'applicazione.
PRODUTTORI E MARCHI
Alcuni produttori presenti nel mercato della attuazione pneumatica.
Elenco orientativo, non una classifica: la scelta dipende dall'applicazione e dalla configurazione.
Endress+Hauser
ISO 15552, compatti ISO 21287, senza stelo, guidati, tondi, antirotazione, stelo passante e configurazioni speciali.
VEGA
Strumentazione per movimentazione lineare e fine corsa, con forte presenza di ISO e ISO guidato.
Emerson / Rosemount
ISO, ISO guidato, pressione e soluzioni di rilevamento per processi industriali.
KROHNE
Soluzioni ISO, TDR, senza stelo e strumenti per applicazioni di processo.
Siemens
ISO, senza stelo e tecnologie per carichi e componenti in automazione industriale.
ABB
Strumentazione di movimento e pressione per processi, macchine e applicazioni industriali.
SEI UN OPERATORE DEL SETTORE?
Produci, distribuisci o rivendi cilindri pneumatici?
Scopri come collaborare con noi per gestire richieste commerciali coerenti con famiglie di prodotto, applicazioni e aree servite.
FAQ
Domande frequenti sui cilindri pneumatici.
Qual è la differenza tra ISO 15552 e ISO 21287?
ISO 15552 riguarda cilindri con interfacce dimensionali normalizzate di tipo standard; ISO 21287 riguarda cilindri compatti. La conformità va verificata sulla serie specifica e sulle quote di montaggio.
Quando conviene un cilindro compatto?
Quando lo spazio assiale è limitato e la corsa richiesta è contenuta. Vanno comunque verificati carichi laterali, ammortizzazione e accessibilità dei sensori.
Quando scegliere un cilindro senza stelo?
Soprattutto per corse lunghe o quando l'ingombro dello stelo esteso sarebbe penalizzante. La guida del carico e i momenti applicati sono determinanti.
Quando serve un cilindro guidato?
Quando il carico genera momenti, deve mantenere l'orientamento o richiede maggiore precisione rispetto a un cilindro con solo stelo.
Semplice o doppio effetto?
Il doppio effetto usa aria in entrambe le direzioni ed è comune nell'automazione. Il semplice effetto usa aria in una direzione e ritorno a molla o forza esterna.
Come si calcola la forza di un cilindro pneumatico?
La base è pressione per area utile del pistone; nella scelta reale si considerano attriti, contropressione, orientamento, accelerazioni e un margine adeguato.
I carichi laterali influenzano la durata?
Sì. Carichi laterali e disallineamenti possono aumentare usura di stelo, boccole e guarnizioni. Se il carico non è già guidato, può servire una guida dedicata.
Come si regola la velocità?
Normalmente con regolatori di flusso opportunamente dimensionati; valvole, tubi, raccordi e pressione disponibile devono consentire la portata necessaria.
A cosa serve l'ammortizzazione?
Riduce l'energia d'urto a fine corsa. Masse, velocità e frequenza di ciclo determinano se basta l'ammortizzazione integrata o servono soluzioni aggiuntive.
Come si rileva la posizione del pistone?
Molte serie prevedono pistone magnetico e sensori installati nelle cave del corpo; per esigenze diverse si possono usare finecorsa o sistemi di misura esterni.
Esistono cilindri per lavaggi o ambienti aggressivi?
Sì, con materiali, trattamenti, guarnizioni e geometrie specifiche. È necessario dichiarare detergenti, temperatura, corrosione e requisiti igienici.
Quali dati servono per chiedere un'offerta?
Applicazione, carico o forza, corsa, pressione, velocità o tempo ciclo, fissaggi, ingombri, ambiente, sensori e quantità.
PARTI DALL'APPLICAZIONE
Non sai ancora quale cilindro pneumatico scegliere?
Descrivi carico, corsa, spazio disponibile, frequenza di ciclo e funzione richiesta.
